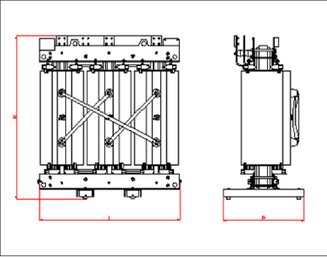

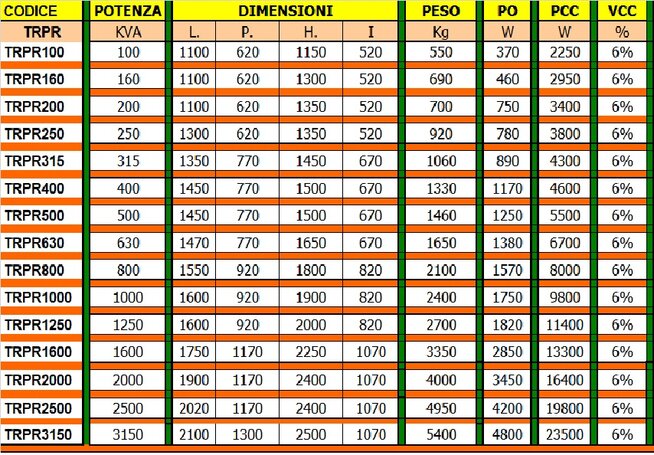

DIMENSIONI TRASFORMATORI OTTAVI
Classificazione dei Trasformatori MT/BT
1. In base alla tensione di esercizio:
- Trasformatori MT/MT: Trasformano tensioni medie in altre tensioni medie.
- Trasformatori MT/BT: Trasformano la tensione da media (10-36 kV) a bassa (0,4 kV).
2. In base all'uso:
- Trasformatori di distribuzione: Distribuiscono energia elettrica alle utenze finali.
- Trasformatori di potenza: Trasmettono energia tra reti di diversa tensione.
- Trasformatori di misura: Misurano corrente e tensione nelle reti elettriche.
3. In base al raffreddamento:
- Trasformatori a secco: Raffreddati ad aria, senza olio isolante.
- Trasformatori in olio: Raffreddati con olio isolante.
4. In base al tipo di isolamento:
- Trasformatori isolati in resina: Utilizzano resina per isolamento e raffreddamento.
- Trasformatori isolati in olio: Utilizzano olio minerale o altri oli isolanti.
5. In base alla configurazione delle fasi:
- Trasformatori monofase: Utilizzati in applicazioni specifiche che richiedono una sola fase.
- Trasformatori trifase: Utilizzati nella maggior parte delle applicazioni industriali e di distribuzione.
6. In base al tipo di installazione:
- Trasformatori per installazione interna: Progettati per essere installati all'interno di edifici o in ambienti protetti.
- Trasformatori per installazione esterna: Progettati per resistere agli agenti atmosferici e installati all'esterno.
7. In base al regime di servizio:
- Trasformatori in servizio continuo: Progettati per funzionare senza interruzioni.
- Trasformatori in servizio intermittente: Progettati per funzionare a intermittenza, con periodi di riposo tra i cicli di lavoro.
8. In base alla potenza:
- Trasformatori di piccola potenza: Fino a qualche centinaio di kVA.
- Trasformatori di media potenza: Da qualche centinaio di kVA fino a diverse MVA.
- Trasformatori di grande potenza: Sopra i 10 MVA.
9. In base alla regolazione della tensione:
- Trasformatori senza regolazione di tensione: La tensione di uscita non può essere modificata.
- Trasformatori con regolazione di tensione sotto carico (OLTC): Consentono di variare la tensione di uscita durante il funzionamento.
- Trasformatori con regolazione di tensione fuori carico (NLTC): Consentono di variare la tensione di uscita solo quando il trasformatore è spento.
10. In base al tipo di ambiente di funzionamento:
- Trasformatori per ambienti standard: Operano in condizioni ambientali normali.
- Trasformatori per ambienti aggressivi: Progettati per alta umidità, salinità, sostanze chimiche corrosive o polveri abrasive.
- Trasformatori per ambienti esplosivi (ATEX): Operano in aree con gas, vapori o polveri infiammabili, conformi alle normative ATEX.
- Trasformatori per ambienti marini: Progettati per condizioni marine, resistenti alla corrosione e all'umidità salina.
11. In base alla classificazione degli ambienti di installazione:
- Ambiente Classe E0: Ambiente senza contaminazione significativa, assenza di condensa e inquinamento trascurabile.
- Ambiente Classe E1: Ambiente con contaminazione leggera, occasionali condensazioni di breve durata.
- Ambiente Classe E2: Ambiente con contaminazione moderata, frequenti condensazioni o inquinamento significativo.
- Ambiente Classe E3: Ambiente con alta contaminazione, condensa continua, possibile presenza di sostanze corrosive.
